信息詳情

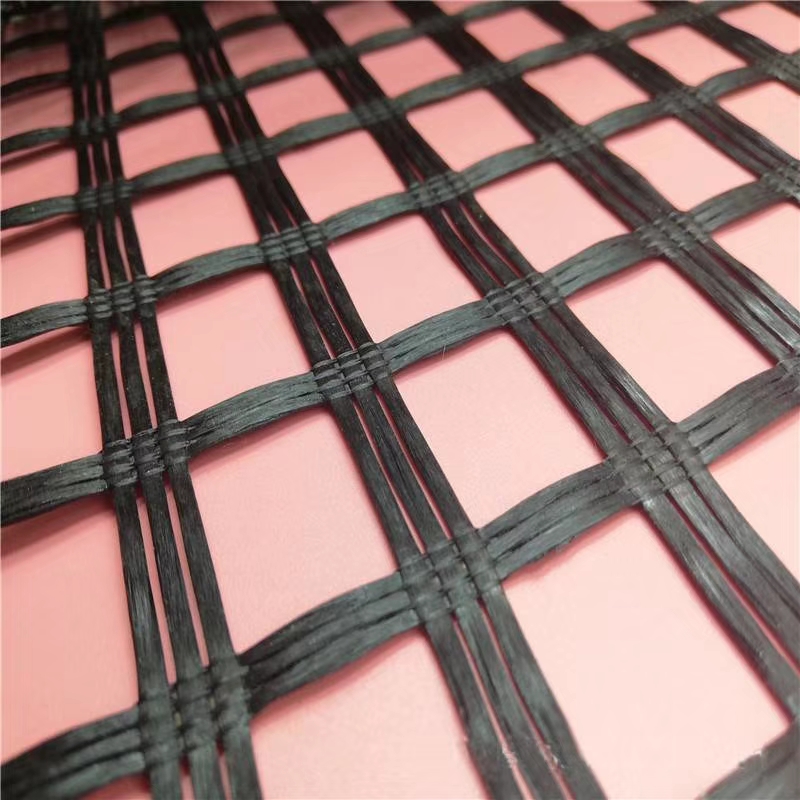

　　玻璃纖維土工格柵以玻璃纖維無堿無捻粗紗為主要原料，采用一定的編織工藝制成的網(wǎng)狀結構材料，為保護玻璃纖維和提高整體使用性能，經(jīng)過特殊的涂復處理工藝而形成新型優(yōu)良的土工基材。
　　玻璃纖維的主要成份是：氧化硅、是無機材料，其理化性能很穩(wěn)定，并具有強度大、模量高，很高的耐磨性和優(yōu)異的耐寒性，無長期蠕變；熱穩(wěn)定性好；網(wǎng)狀結構使集料嵌鎖和限制；提高瀝青混合料的承重能力。因表面涂有特殊的改性瀝青使其具有兩重的復合性能，既有玻璃纖維的優(yōu)異性又有與瀝青混合料的相容性，較大地提高了土工格柵的耐磨性及抗剪切能力。

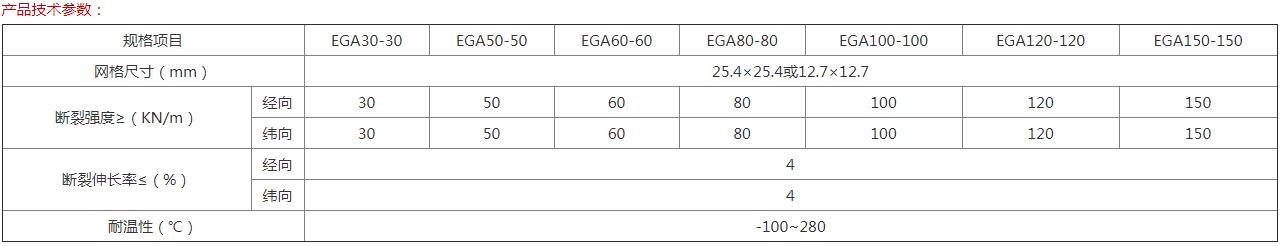

　　產品特性：
　�。�1）高抗拉強度、低延伸率——玻纖土工格柵是以玻璃纖維為原料，具有很高的抗變形能力，斷裂延伸率小于3%。
　　（2）無長期蠕變——作為增強材料，具備在長期荷載的情況下抵抗變形的能力即抗蠕變性是較為重要的，玻璃纖維不會發(fā)生蠕變，這保證產品能夠長期保持性能�！�
　�。�3）熱穩(wěn)定性——玻璃纖維的熔化溫度在1000℃以上，這確保了玻纖土工格柵在攤鋪作業(yè)中承受熱的穩(wěn)定性。
　�。�4）與瀝青混合的相容性——玻纖土工格柵在后處理工藝中涂覆的材料是針對瀝青混合料設計的，每根纖維都被充分涂覆，與瀝青具有很高的相容性，從而確保了玻纖土工格柵在瀝青層中不會與瀝青混合料產生隔離，而是牢固的結合在一起�！�
　　（5）物理化學穩(wěn)定性——經(jīng)過特殊后處理劑進行涂覆處理，玻纖土工格柵能夠抵抗各類物理磨損和化學侵蝕，還能抵御生物侵蝕和氣候變化，保證其性能不受影響�！�
　�。�6）集料嵌鎖和限制——由于玻纖土工格柵是網(wǎng)狀結構，瀝青混凝土中的集料可以貫穿其中，這樣就形成了機械嵌鎖。這種限制阻礙了集料的運動，使瀝青混合料在受荷載的情況下能夠達到更好的壓實狀態(tài)，更高的承重能力，更好的荷載傳遞性能及較小的變形。
　　產品應用領域：
　　1.、適用于各種公路、鐵路、機場的路基增強路面增強。
　　2、適用于大型停車場和碼頭貨場等永久性承載的地基增強。
　　3、適用鐵路、公路的邊坡防護。
　　4、適用的涵洞增強。
　　5、適用于單向拉伸土工格柵增強后的土坡的二次增強，進一步增強土坡，防止水土流失。
　　6、礦山、坑道加固。

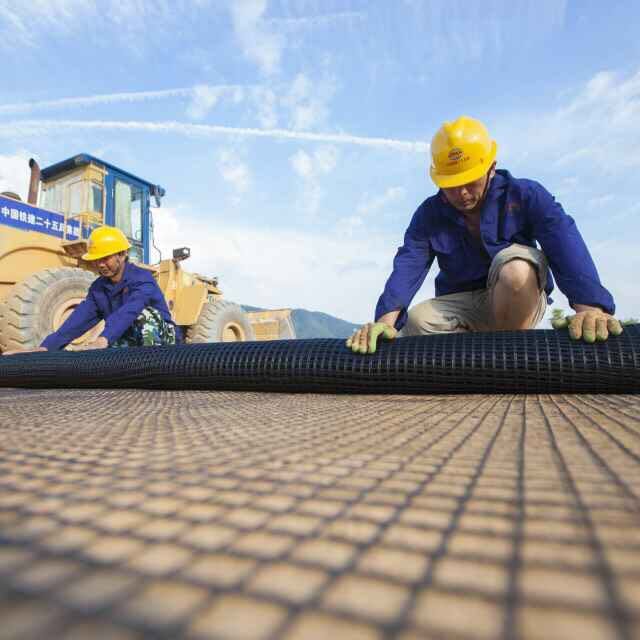

　　玻璃纖維土工格柵施工工藝：
　　（1）首先精確放出路基邊坡線，為了保證路基寬度，每側各加寬0.5m，把晾曬好的基底土進行整平后用25T振動壓路機靜壓兩遍，再用50T震壓四遍，不平整的地方人工配合整平。
　　（2）鋪墊0.3m厚的中（粗）砂，人工配合機械整平后，25T的振動壓路機靜壓兩遍。
　�。�3）鋪設土工格柵，土工格柵鋪設時底面應平整、密實，一般應平鋪，拉直、不得重疊，不得卷曲、扭結，相鄰的兩幅土工格柵需搭接0.2m，并沿路基橫向對土工格柵搭接部分每隔1米用8號鐵絲進行穿插連接，并在鋪設的格柵上，每隔1.5-2m用U型釘固定于地面。
　　（4）首層土工格柵鋪好后，開始填設下一層0.2m厚的中（粗）砂，方法：汽車運砂到工地卸于路基一側，而后用推土機向前趕推，先把路基兩側2米范圍內填筑0.1m后，把首層土工格柵折翻上來再填上0.1米的中（粗）砂，禁止兩側向中間填筑和推進，禁止各種機械在沒有填筑中（粗）砂的土工格柵上通行作業(yè)，這樣能保證土工格柵平整，不起鼓，不起皺，待下一層中（粗）砂平整后，要進行水平測量，防止填筑厚度不均勻，待抄平無誤后用25T振動壓路機靜壓兩遍。
　�。�5）次層土工格柵施工方法同首層方法一樣，末了再填筑0.3m的中（粗）砂，填筑方法同首層一樣，用25T壓路機靜壓兩遍后，這樣路基基底加固就處理完畢。
　�。�6）在第三層中（粗）砂碾壓好后，沿線路縱向在邊坡兩側各鋪設土工格柵兩幅，搭接0.16m，并用同樣方法連接好，然后開始土方施工作業(yè)，鋪設土工格柵進行邊坡防護，須每層測量出鋪設的邊線，每側要保證邊坡整修后土工格柵埋于邊坡內0.10m。
　　（7）邊坡土工格柵每填筑兩層土，即厚度0.8m時就需兩側同時鋪設一層土工格柵，然后以此類推，直至鋪到路肩表面土下。
　�。�8）路基填筑好后，及時進行邊坡整修，并進行坡腳的干砌片石防護，對該段路基除每側加寬0.3m外，并預留1.5%的沉落量。
